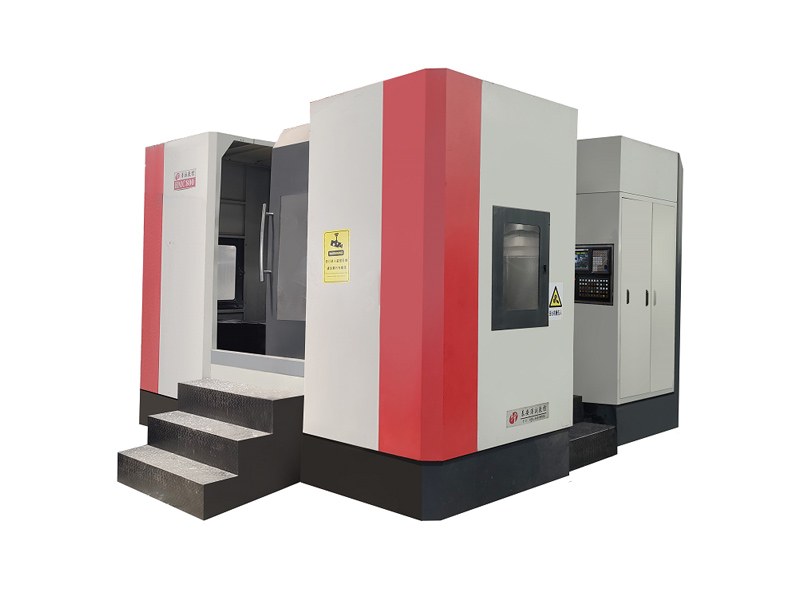

數控臥式銑床（臥式加工中心）技術參數：
項目 | 單位 | ZCHMC500 | ZCHMA630 | ZCHMA800 |
工作臺 |
|
|
|
|
工作臺尺寸（長×寬） | mm | 500×500 | 630×630 | 800×800 |
交換工作臺數量 |
| 2 | 2 | 1 |
工作臺交換時間 | S | 40 | 40 | 40 |
工作臺回轉度 | ° | 1°×360 | 1°×360 | 1°×360 |
負荷≤ | kg | 500 | 1000 | 1200 |
行程 |
|
|
|
|
X軸行程 | mm | 900 | 1000 | 1190 |
Y軸行程 | mm | 750 | 850 | 1020 |
Z軸行程 | mm | 1250 | 750 | 1050 |
主軸鼻端至臺面 | mm | 2300-1480 | 160-910 | 50-1100 |
主軸中心至工作臺面距離 | mm | 110-860 | 110-960 | 152-1172 |
主軸 |
|
|
|
|
主軸規格 |
| BT50 | BT50 | BT50 |
主軸直徑 | mm | φ190 | φ190 | φ190 |
主軸轉速 | rpm | 40-6000 | 40-6000 | 40-6000 |
快速移動 |
|
|
|
|
三軸切削進給速率 | mm/min | 10-15000 | 10-15000 | 10-15000 |
三軸快速移動 | m/min | 30 | 30 | 30 |
精度 |
|
|
|
|
定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 |
重復定位精度 | mm | 0.003 | 0.003 | 0.003 |
驅動馬達 |
|
|
|
|
主軸驅動馬達（邊續/30分鐘） | kw | 11/15 | 11/15 | 11/18.5 |
X,Y,Z驅動馬達 | kw | 3/3/3 | 3/3/3 | 4/3/4 |
一般規格 |
|
|
|
|
外形尺寸（長×寬×高） | mm | 4280×3000×2600 | 5900×3500×3563 | 7875×4600×3405 |
整機重量（約） | kg | 8000 | 9000 | 13000 |
